밀링 정확도는 건물 거푸집 밀링 머신의 성능에 중요한 요소입니다. 건축 거푸집 밀링 머신의 선도적인 공급업체로서 우리는 건설 프로젝트의 품질과 효율성을 위한 정밀 밀링의 중요성을 이해하고 있습니다. 이 블로그 게시물에서는 건물 거푸집 밀링 기계의 밀링 정확도를 측정하는 방법에 대해 논의하고 이러한 기계를 선택하고 평가할 때 정보에 입각한 결정을 내릴 수 있는 지식을 제공합니다.
밀링 정확도의 기본 이해
밀링 정확도는 밀링된 부품의 실제 치수 및 모양과 원하는 설계 사양 간의 일치 정도를 나타냅니다. 거푸집 밀링 머신을 제작하는 과정에서 거푸집 구성 요소가 완벽하게 결합되도록 보장하고 원활한 건설 공정과 고품질 마감 구조물을 만들기 위해서는 높은 정확성이 필수적입니다.
밀링 정확도를 측정할 때 고려해야 할 몇 가지 주요 측면이 있습니다.
- 치수 정확도: 이것은 밀링된 거푸집의 길이, 너비, 높이 및 기타 선형 치수를 측정하는 가장 간단한 측면입니다. 지정된 치수에서 벗어나면 거푸집 조립 및 전체 구조에 문제가 발생할 수 있습니다.
- 기하학적 정확도: 기하학적 정확도에는 평면도, 직진도, 직각도, 평행도 등의 요소가 포함됩니다. 예를 들어, 거푸집 패널이 평평하지 않거나 가장자리가 직선이 아닌 경우 콘크리트 타설이 고르지 않고 구조적 문제가 발생할 수 있습니다.
- 표면 마감: 밀링된 표면의 품질도 어떤 의미에서는 정확도에 영향을 미칩니다. 표면이 거칠면 마찰이 증가하고 콘크리트에서 거푸집이 분리되는 데 영향을 미칠 수 있는 반면, 매끄러운 표면은 콘크리트 마감을 더 좋게 만듭니다.
측정 도구
건물 거푸집 밀링 머신의 밀링 정확도를 측정하기 위해 다양한 도구를 사용할 수 있습니다.
버니어 캘리퍼스 및 마이크로미터
- 버니어 캘리퍼스는 상대적으로 높은 정밀도로 선형 치수를 측정하는 데 일반적으로 사용됩니다. 홈 너비나 패널 두께 등 거푸집 구성 요소의 내부 및 외부 치수를 모두 측정할 수 있습니다.
- 마이크로미터는 특히 작은 치수를 측정할 때 버니어 캘리퍼스보다 훨씬 더 높은 정밀도를 제공합니다. 얇은 거푸집 부품을 측정하거나 미세 가공된 형상의 정확성을 확인하는 데 이상적입니다.
좌표 측정기(CMM)
CMM은 매우 정확하고 다양한 측정 도구입니다. 이들은 프로브를 사용하여 밀링된 부품 표면의 여러 지점을 접촉하고 복잡한 형상과 치수를 측정할 수 있습니다. CMM은 3차원 좌표 데이터를 제공하여 거푸집의 모양과 크기를 포괄적으로 분석할 수 있습니다. 그러나 상대적으로 비용이 많이 들고 숙련된 운영자가 필요합니다.
광학 측정 시스템
레이저 스캐너, 비전 측정기와 같은 광학 측정 시스템은 빛을 사용하여 거푸집의 치수와 표면 특성을 측정합니다. 레이저 스캐너는 부품의 3D 형상을 빠르게 캡처할 수 있고, 비전 측정 기계는 이미지 처리 기술을 기반으로 특징을 측정할 수 있습니다. 이 시스템은 비접촉식이므로 측정 중에 거푸집이 손상되지 않습니다.
직선자와 레벨
진직도와 평탄도를 측정하려면 직선자와 레벨이 필수 도구입니다. 직선자는 거푸집 가장자리가 직선인지 확인하는 데 사용할 수 있으며 레벨은 표면의 평탄도를 확인할 수 있습니다.
측정 절차
건물 거푸집 밀링 머신의 밀링 정확도를 측정하려면 다음 단계를 따를 수 있습니다.
사전 측정 준비
- 거푸집 청소: 측정 전, 가공된 거푸집이 깨끗하고 잔해물이 없는지 확인하십시오. 먼지나 칩이 측정 결과에 영향을 미칠 수 있습니다.
- 측정 환경 설정: 진동과 온도 변동이 최소화되어 측정 영역이 안정적인지 확인하십시오. 이러한 요인도 측정 도구의 정확도에 영향을 미칠 수 있습니다.
치수 측정
- 적절한 도구를 선택하세요: 측정에 필요한 크기와 정밀도에 따라 버니어 캘리퍼스 또는 CMM과 같은 올바른 도구를 선택하십시오.
- 여러 측정 수행: 정확성을 보장하려면 치수를 따라 여러 지점에서 여러 번 측정하십시오. 예를 들어, 거푸집 패널의 길이를 측정할 때 양쪽 끝과 중앙에서 측정합니다.
- 편차 계산: 측정값을 설계사양과 비교합니다. 측정된 값과 지정된 값의 차이인 편차를 계산합니다. 편차가 공차 범위 내에 있으면 해당 치수의 밀링 정확도가 허용 가능한 것으로 간주됩니다.
기하학적 정확도 측정
- 직진도 및 평탄도: 거푸집의 표면이나 모서리에 직선자나 레벨기를 올려 놓고 틈이 없는지 확인하십시오. 보다 정확한 측정을 위해 CMM 또는 광학 측정 시스템을 사용하여 이상적인 직선 또는 평평한 표면과의 편차를 정량화합니다.
- 직각성과 평행성: 정사각형이나 CMM을 사용하여 거푸집의 다양한 표면 사이의 각도를 측정합니다. 각도가 공차를 벗어나 90도(직각도) 또는 0도(평행도)에서 벗어나면 기하학적 정확도가 표준에 미치지 못합니다.
표면 거칠기 측정
- 육안검사: 먼저 밀링된 표면에 스크래치, 거칠기, 요철 등 눈에 띄는 결함이 있는지 육안으로 검사합니다.
- 표면 거칠기 시험기: 표면 거칠기 측정기를 사용하여 표면의 거칠기를 측정합니다. 이 장치는 지정된 요구 사항과 비교할 수 있는 표면 거칠기에 대한 수치 값을 제공할 수 있습니다.
밀링 정확도에 영향을 미치는 요인
밀링 정확도에 영향을 미치는 요소를 이해하면 건물 거푸집 밀링 머신의 성능을 향상시키는 데 도움이 될 수 있습니다.
- 기계 품질 및 강성: 고품질의 견고한 기계는 밀링 시 절삭력을 더 잘 견딜 수 있어 진동을 줄이고 보다 정확한 가공을 보장합니다. 품질이 낮은 기계는 마모가 심해 시간이 지남에 따라 정확성이 저하될 수 있습니다.
- 절단 도구: 사용되는 절삭 공구의 품질, 선명도 및 유형은 밀링 정확도에 큰 영향을 미칩니다. 무디거나 부적절한 절단 도구는 거친 표면, 치수 오류 및 기하학적 부정확성을 유발할 수 있습니다.
- 절단 매개변수: 절삭 속도, 이송 속도, 절삭 깊이 등의 매개 변수를 신중하게 선택해야 합니다. 잘못된 절삭 매개변수는 과도한 열 발생, 공구 마모 및 밀링 품질 저하를 초래할 수 있습니다.
- 운영자 기술: 기계 작동 및 프로그래밍에 익숙한 숙련된 작업자는 절단 매개변수 및 기계 설정을 적시에 조정하여 고정밀 밀링을 보장할 수 있습니다.
우리의 제품 제공
건축 거푸집 밀링 머신의 신뢰할 수 있는 공급업체로서 당사는 다양한 건축 요구 사항을 충족하도록 설계된 다양한 고품질 제품을 제공합니다.

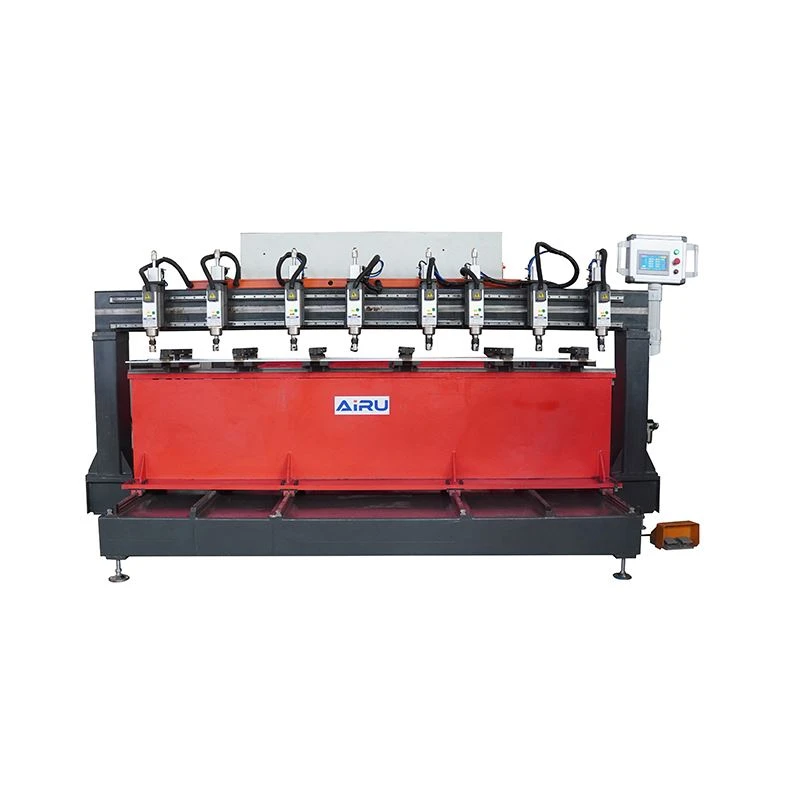

우리의알루미늄 거푸집 슬롯 밀링 머신알루미늄 거푸집의 슬롯 밀링을 위해 특별히 설계되었습니다. 첨단 기술과 고정밀 구성 요소를 갖추고 있어 정확하고 효율적인 슬롯 밀링 작업을 보장합니다. 이 기계를 사용하면 건물 프로젝트에 대해 원하는 슬롯 치수와 품질을 얻을 수 있습니다.
그만큼알루미늄 거푸집 자동 슬롯 밀링 머신생산성을 한 단계 끌어올립니다. 자동 작업을 제공하여 인건비를 절감하고 밀링 정확도의 일관성을 향상시킵니다. 이 기계에는 거푸집 사양에 따라 절단 매개변수를 조정할 수 있는 지능형 제어 시스템이 장착되어 있습니다.
보다 복잡한 밀링 작업을 위해 당사는8축 알루미늄 거푸집 밀링 머신이상적인 선택입니다. 다축 밀링 작업을 수행할 수 있어 높은 정밀도로 복잡한 거푸집 설계를 생성할 수 있습니다.
결론
건물 거푸집 밀링 머신의 밀링 정확도를 측정하는 것은 거푸집 구성 요소의 품질과 건설 프로젝트의 성공을 보장하는 데 중요한 프로세스입니다. 올바른 측정 도구를 사용하고 적절한 절차를 따르면 기계의 성능을 정확하게 평가할 수 있습니다. 신뢰할 수 있는 공급업체로서 당사는 귀하의 특정 요구 사항을 충족하는 고정밀 건축 거푸집 밀링 머신을 제공하기 위해 최선을 다하고 있습니다.
당사 제품에 관심이 있고 조달 요구 사항에 대해 더 자세히 논의하고 싶으시면 언제든지 문의해 주세요. 우리는 귀하의 건설 목표 달성을 위해 귀하와 협력하기를 기대하고 있습니다.
참고자료
- 존스, A. (2018). 정밀 가공 기술. 산업프레스(주)
- 스미스, B. (2019). 제조 공정 핸드북. McGraw - 힐 교육.
